Vulkam a mis au point des procédés de thermomoulage adaptés à la production de masse, pour la fabrication en série de composants de Dispositifs Médicaux performants économiquement et techniquement.
L'association de métaux exceptionnels avec des procédés de production uniques
La fabrication de composants médicaux alliant géométries uniques et propriétés hors du commun
Le Microthermomoulage du Vulkalloy Nb-Med pour les composants fortement sollicités
Le Vulkalloy Nb-Med est l’alliage spécifiquement développé par Vulkam pour les applications micromécaniques exigeantes, tels que les composants fortement sollicités ou les implants. Il est mis en œuvre par le procédé de « microthermomoulage 3D ». A partir d’une surface plane il est possible, par exemple, de thermomouler des profils 2D et demi par ce procédé qui s’apparente à de l’embossage de haute précision dans lequel la pièce embossée est libérée.
Il est possible de réaliser une variété de géométries de petites tailles jusqu’à des dimensions telles que décrites dans les exemples ci-dessous, avec des tolérances dimensionnelles de +/-3 µm et des états de surface bruts de moulage jusqu’à Ra 0,3 µm hors opérations éventuelles de finition.
Quelques exemples d’applications : Le microthermomoulage du Nb-Med est bien adapté à la conception et à la production de composants fortement sollicités de Dispositifs Médicaux, d’instruments ou d’implants tels que :
Agrafes orthopédiques (Lg 8 à 20 mm * sections (1,2 * 1,5mm-1,3 * 1.8 mm)
(source : Medicalex)
Composants de dispositifs de suppléance auditive
(Dia. 3-5 mm * 0,2 à 0,4 mm ep.)
Microciseaux endoscopiques (Pour Instrument Dia 5,5 mm * 33 mm)
Inserts piezo–électriques (L jusqu’à 20 mm * Section 0,20-0,40 * 0,20-0,60 mm)
Vis de fixation
(Dia 1 à 2 mm * 5 à 25 mm)
Micropatchs
(2 * 2 *0,8 mm voir ci-dessous)
Une résistance à la corrosion équivalente au Titane et une biocompatibilité pour son innocuité
Une résistance mécanique trois fois plus élevée que celle du Titane pour miniaturiser les composants
Une excellente résistance en fatigue pour résister aux sollicitations cycliques

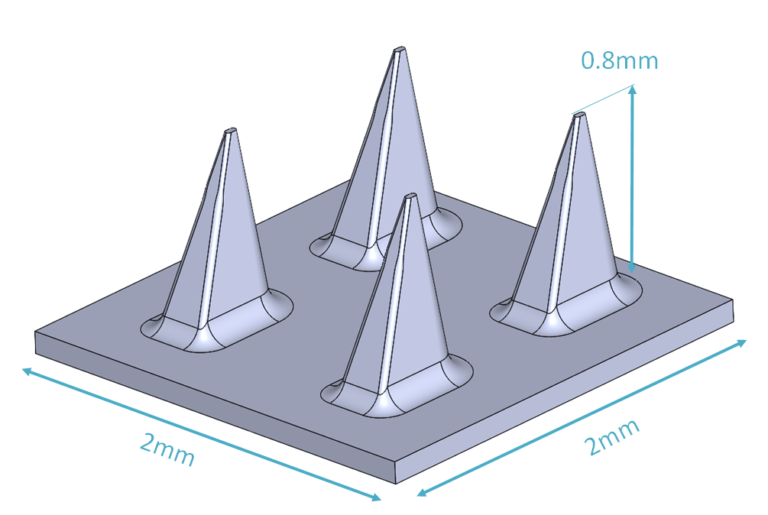

Exemple d'un composant de type Micropatch réalisé par microthermomoulage en Vulkalloy Nb-Med
Le Microthermomoulage du Vulkalloy Zr-Med pour la miniaturisation des composants & instruments
Le Vulkalloy Zr-Med est particulièrement adapté à la réalisation d’instruments médicaux ou de composants de dispositifs médicaux miniaturisables aux géométries variées. Il est mis en œuvre par le procédé de microthermomoulage net shape. Une fois l’alliage réalisé, son injection par thermomoulage permet la mise en forme du composant en deux étapes (thermomoulage net shape + décarottage) aux dimensions, tolérances inférieures à +/- 5 µm, et états de surface bruts de moulage de Ra 0,3 µm.
Quelques exemples d’applications : Le thermomoulage net shape du Zr-Med est bien adapté à la conception et à la production de composants miniaturisables faisant appel à l’excellente moulabilité du matériau tels que les Dispositifs Médicaux et d’instruments :
Pinces de chirurgie (optique, vasculaire, neurochirurgicale…) (Lg 120 /141* 12 mm * 0,1mm)
Pinces à biospsie (Mors aiguille
Dia 4 mm)
Pinces à coagulation bipolaire (à partir de diamètre 0,2 mm)
axes d’actionneurs de Micromoteurs de Dispositifs Médicaux (Dia 0,5 à 2 mm * Lg 10 à 40 mm).
Exemple d'un composant de type pince de microchirurgie réalisée par microthermomoulage Net Shape en Vulkalloy Zr-Med
Une capacité de déformation plastique pour assurer une meilleure sécurité d'utilisation
Une résistance mécanique deux fois plus élevée que celle du Titane pour miniaturiser les composants
Une résistance à la corrosion équivalente à celle de l'acier inoxydable et une biocompatibilité pour son innocuité
